Зоны

Все объекты, кабельные трассы, участки ВОК и элементы ЛКС можно сгруппировать по территориальным зонам. Такая группировка облегчает поиск объектов в зоне, позволяет быстро определять количество участков ВОК и повреждений в каждой зоне. Зоны также могут применяться для разделения сети на участки обслуживания эксплуатационными разъездными подразделениями.

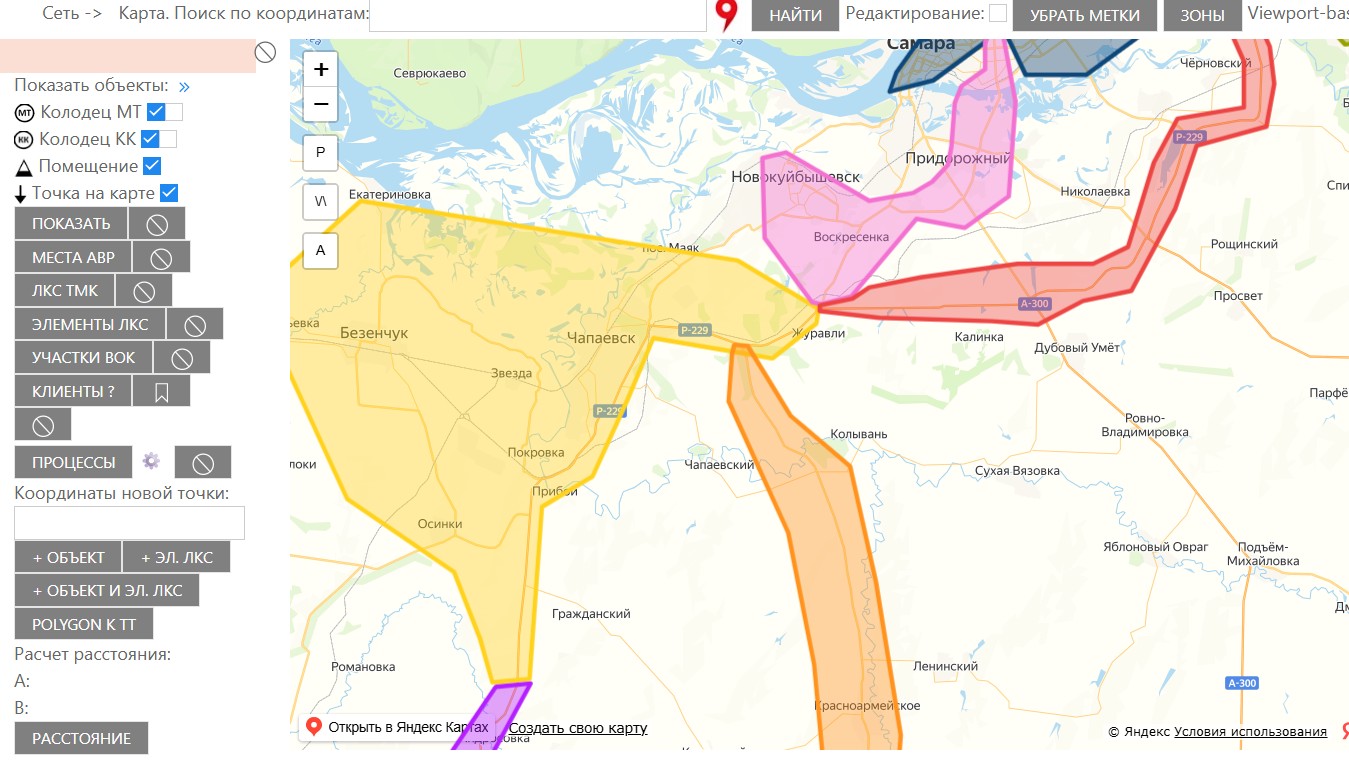

Отобразить зоны на карте в информационной системе можно, нажав кнопку «Зоны», расположенную сверху над картой. Пример отображения зон:

Чтобы скрыть зоны, необходимо нажать кнопку «Убрать метки», расположенную также сверху карты.

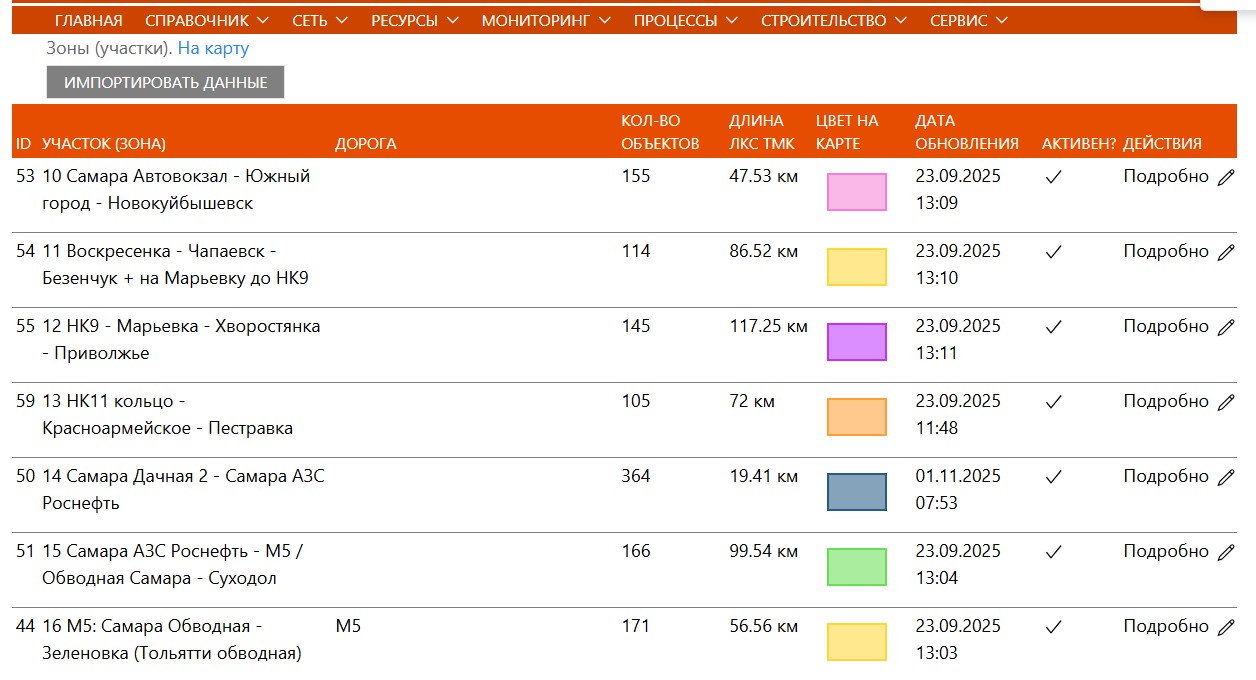

Список зон находится в разделе меню «Справочник» → «Зоны».

В СМАРТС-ТУЛС на текущий момент отсутствует механизм первичного формирования зон. Для этих целей используется сервис «Конструктор карт Яндекс». Ссылка: https://yandex.ru/map-constructor/

Процесс создания начальной карты зон в «Яндекс Конструкторе карт»

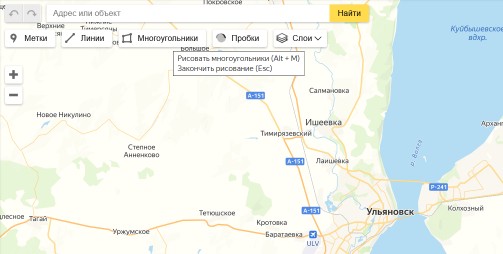

После авторизации в сервисе «Конструктор карт Яндекс» необходимо создать карту. На карте с помощью инструмента «Многоугольник» отрисовываются полигоны (зоны, участки).

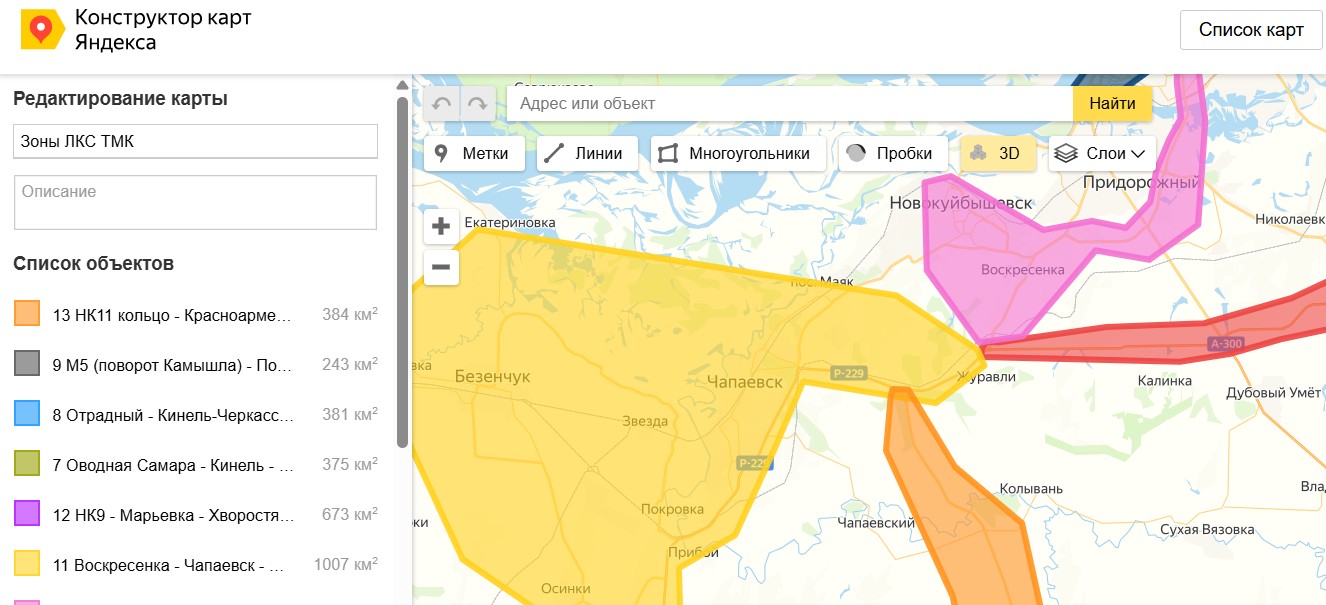

Пример:

Каждая зона должна иметь имя формата: «ЧИСЛО ПРОБЕЛ ТЕКСТ».

• ЧИСЛО — уникальный номер полигона. Числа не должны повторяться.
• ТЕКСТ — описание зоны (участка). Оно должно быть отделено пробелом от числа.

Если в названии зоны отсутствует число, зона будет проигнорирована при загрузке. Если числа повторяются, будет загружена зона, созданная последней.

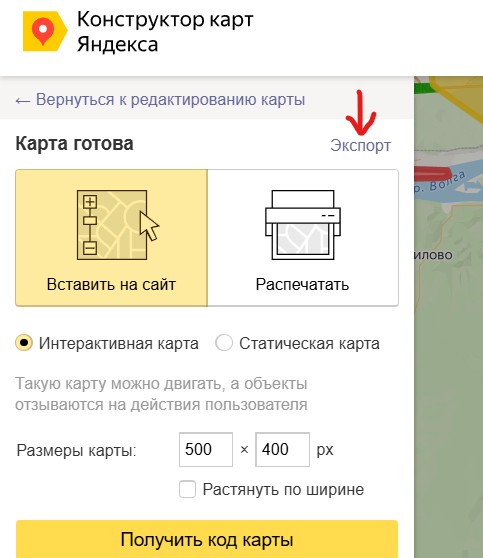

После того как зоны будут отрисованы и пронумерованы, необходимо нажать кнопку «Сохранить и продолжить», а затем ссылку «Экспорт».

В окне выбора формата следует выбрать «GEOJSON» и нажать «Скачать». Сформированный файл зон нужно загрузить в СМАРТС-ТУЛС. Загрузка выполняется в меню «Справочник» → «Зоны» по кнопке «Импортировать данные». При загрузке данных произойдет следующее:

• Зоны, имеющие в названии номер, отсутствующий в базе, будут добавлены в систему.
• Если в файле присутствует зона с названием, содержащим число, которое уже есть в базе, конфигурация полигона в базе будет заменена.

На карте в СМАРТС-ТУЛС можно корректировать границы зон. Для этого необходимо перейти в режим редактирования и дважды кликнуть по границе зоны. Зона перейдет в режим редактирования: появятся точки узлов ломаной, образующей полигон. После завершения правок необходимо выйти из режима редактирования двойным кликом по границе полигона.

Созданные зоны можно использовать в каталоге инцидентов, фильтруя аварии, попадающие в определенную зону. В каталогах объектов и элементов ЛКС в поисковом фильтре также присутствует поле, обеспечивающее возможность выборки по конкретной зоне.
