Оптические трассы

Оптическая трасса — это представление набора участков ВОК, объединённых между собой для показа пути прохождения оптического волокна от одного элемента ЛКС (точки А) до другого элемента ЛКС (точки Б).

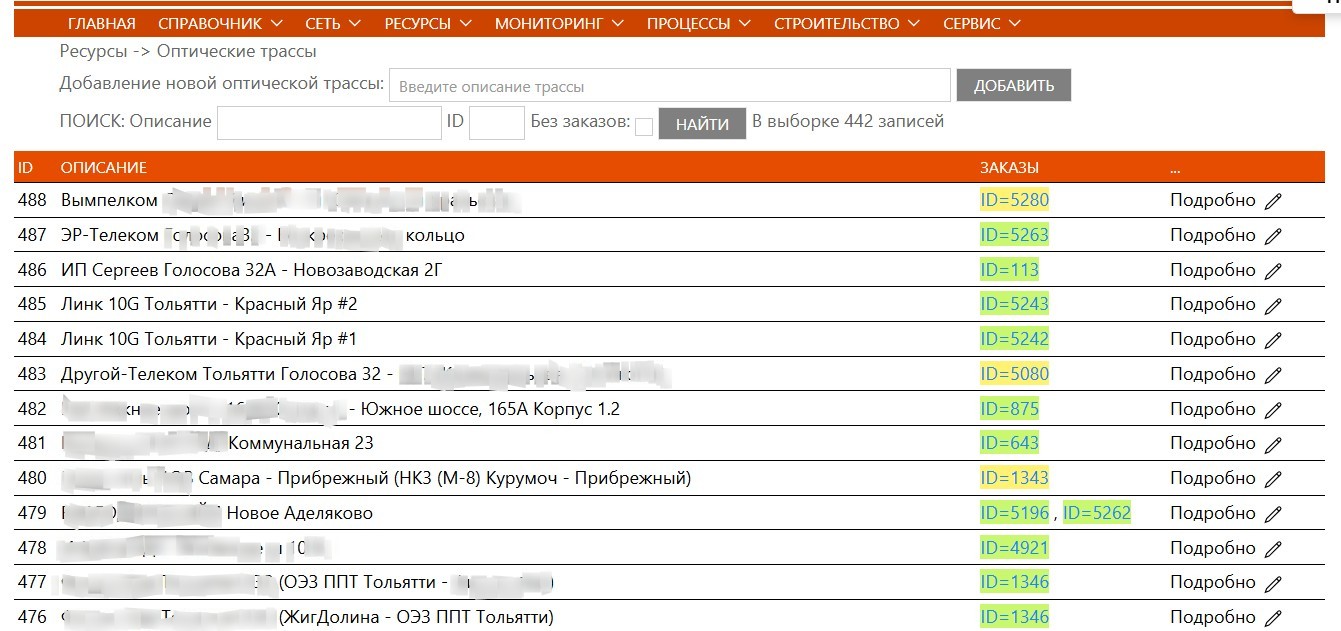

Например, одна оптическая трасса может описывать путь оптического волокна, которое арендуется клиентом от узла в городе Самара до узла в городе Новокуйбышевск. Другая оптическая трасса описывает путь прохождения волокон, используемых для организации DWDM-системы Общества на участке «Тольятти — Сызрань». Также оптическая трасса может описывать путь предполагаемой продажи волокна от некой муфты в точке А до некой муфты в точке Б, таким образом резервируя волокна в кабелях между этими точками. Список оптических трасс в системе расположен в меню: «Ресурсы» → «Оптические трассы»

Добавление оптической трассы

Для добавления новой оптической трассы необходимо определиться с её названием и нажать кнопку «Добавить». Откроется интерфейс, состоящий из двух частей:

• Левая часть — последовательное перечисление участков ВОК, входящих в кабельную трассу.
• Правая часть — карта сети с изображением участков ВОК и элементов ЛКС. Другие слои карты (объекты, кабельные трассы, процессы) не отображаются.

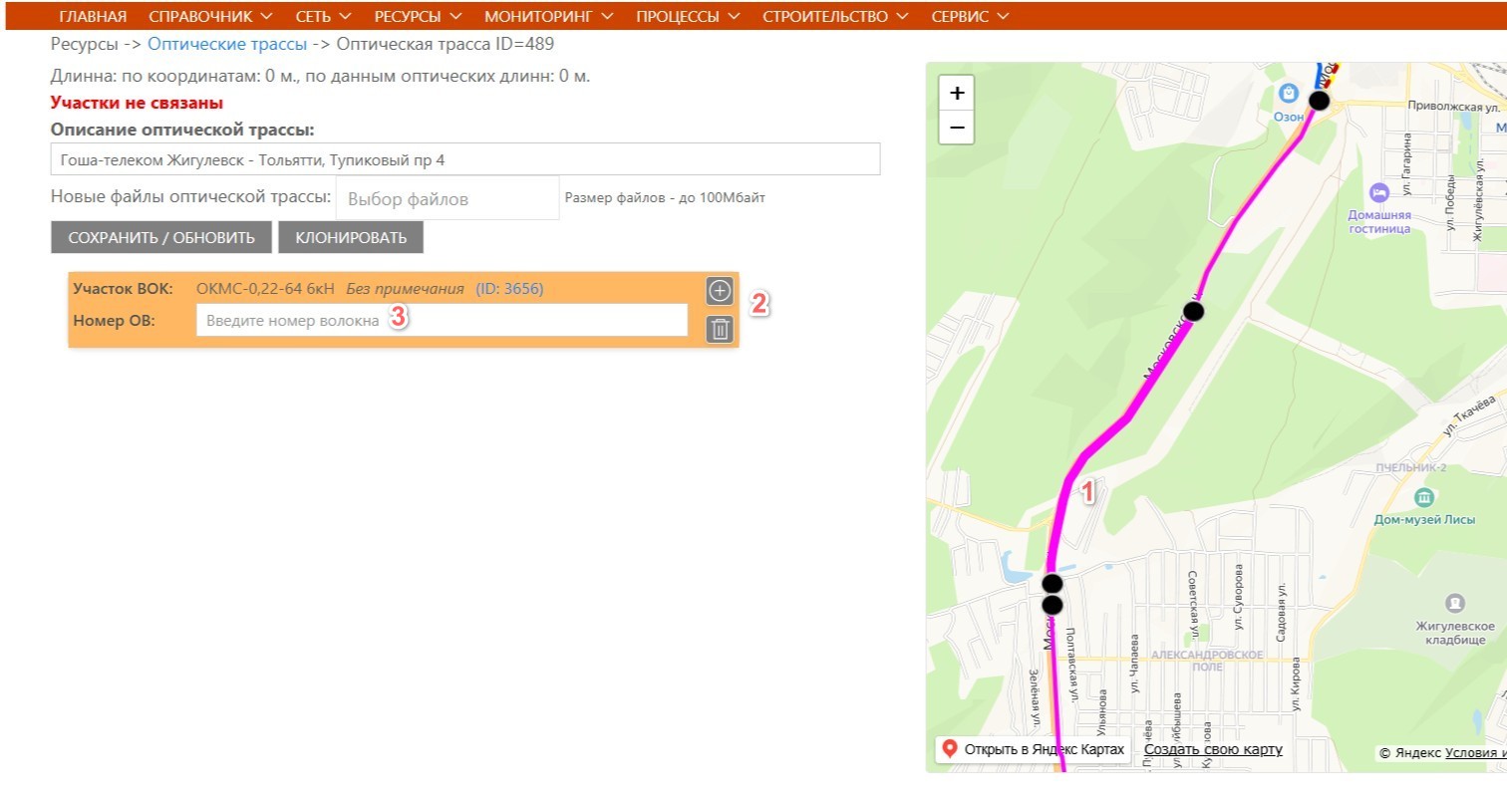

В этом интерфейсе нужно последовательно выделить участки ВОК на карте, через которые проложена кабельная трасса. Отмечаемый участок на карте будет выделяться жирной красной линией (1), а справа будет добавляться блок комментария к участку ВОК (2). В поле «Номер волокна» нужно вписывать номер волокна (3), участвующего в построении оптической трассы. Если волокон несколько, их следует записать через запятую. В скобках можно указать дополнительную информацию, например цвет волокна и номер модуля. Если точный номер волокна неизвестен, можно записать информацию текстом, например: сер или фиол ОВ в кр мод. В крайнем случае поле можно оставить пустым.

Просмотр и навигация

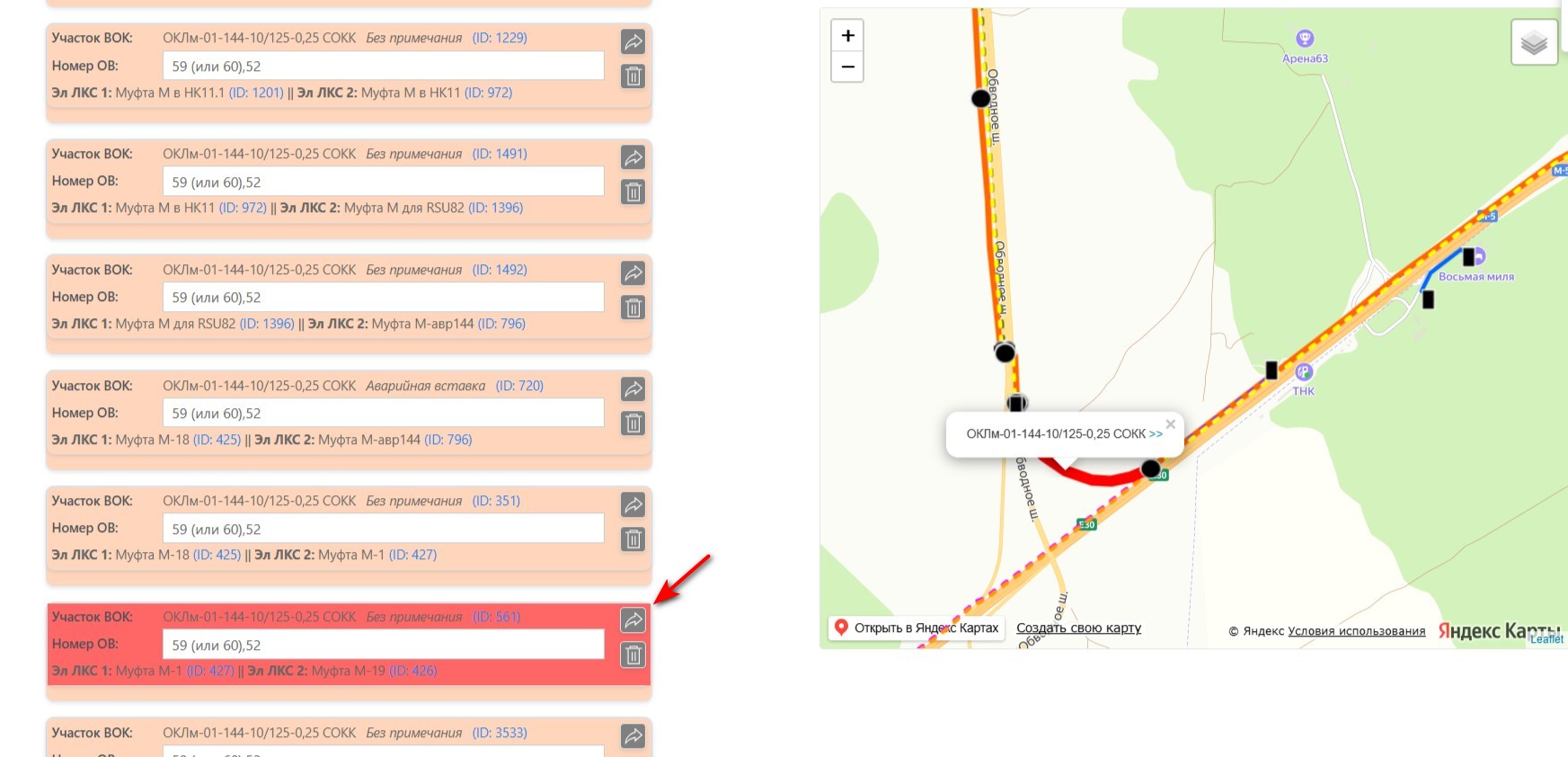

Пример заполнения данных по оптической трассе показан на рисунке ниже. На карте оптическая трасса будет выделена жирной оранжевой линией. При выделении конкретного участка ВОК на карте он подсвечивается красным в списке участков слева. При нажатии на стрелку в блоке участка ВОК карта автоматически сдвинется на необходимый фрагмент и также подсветится красным.

Редактирование трассы

Интерфейс представления оптической трассы используется также и для редактирования трассы — добавления новых участков ВОК к трассе или исключения участков ВОК из трассы. Добавлять участки ВОК в оптическую трассу можно в любой последовательности. При обновлении страницы представления трассы программа сама попытается установить последовательность соединения участков и разложит их по порядку в списке слева. Для сложных случаев, когда трасса постоянно петляет, это не сработает, но в большинстве случаев алгоритм работает достойно. Для того чтобы поменять информацию о волокне, достаточно просто изменить поле в блоке с описанием участка ВОК, а потом кликнуть в любом месте вне поля. Интерфейс изменения работает без перезагрузки страницы. Изменённое поле окрасится зелёным цветом. Каждую ночь срабатывает скрипт, который проверяет все оптические трассы на связность. Если будет выявлено, что оптическая трасса состоит из участков ВОК, которые не связаны между собой, то сформируется ошибка, которая будет гореть красным напоминанием сверху во всех окнах интерфейса СМАРТС-ТУЛС.

Отображение в связанных объектах

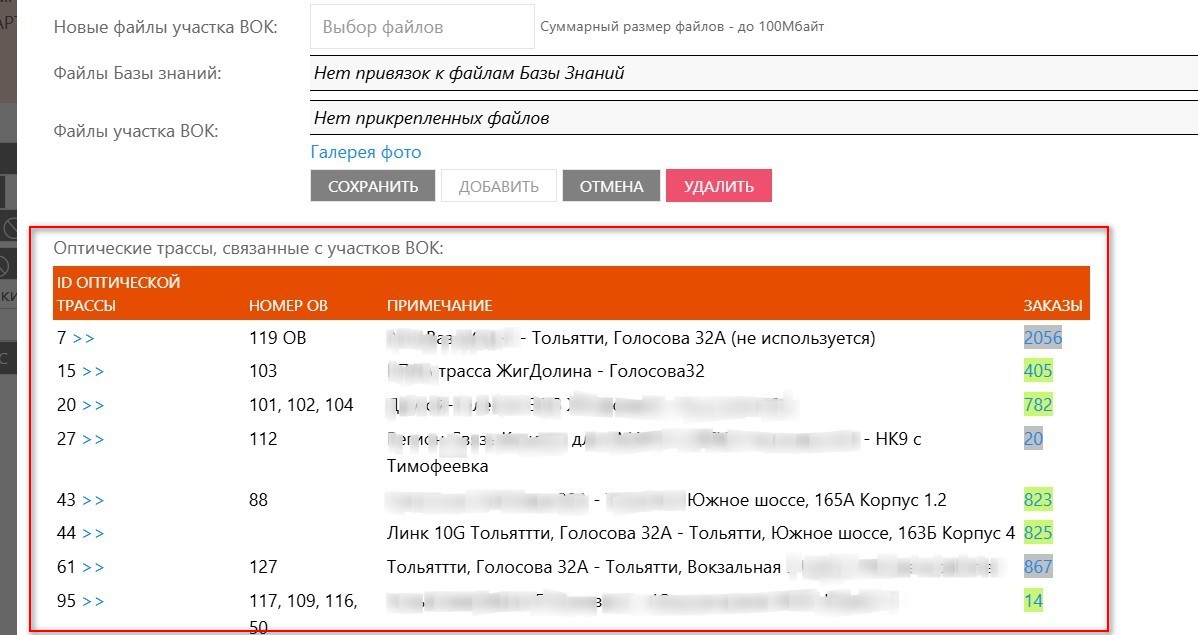

При обращении к участку ВОК с карты внизу модального окна описания участка ВОК будет отображаться список оптических трасс, задействованных на данном участке. Пример:

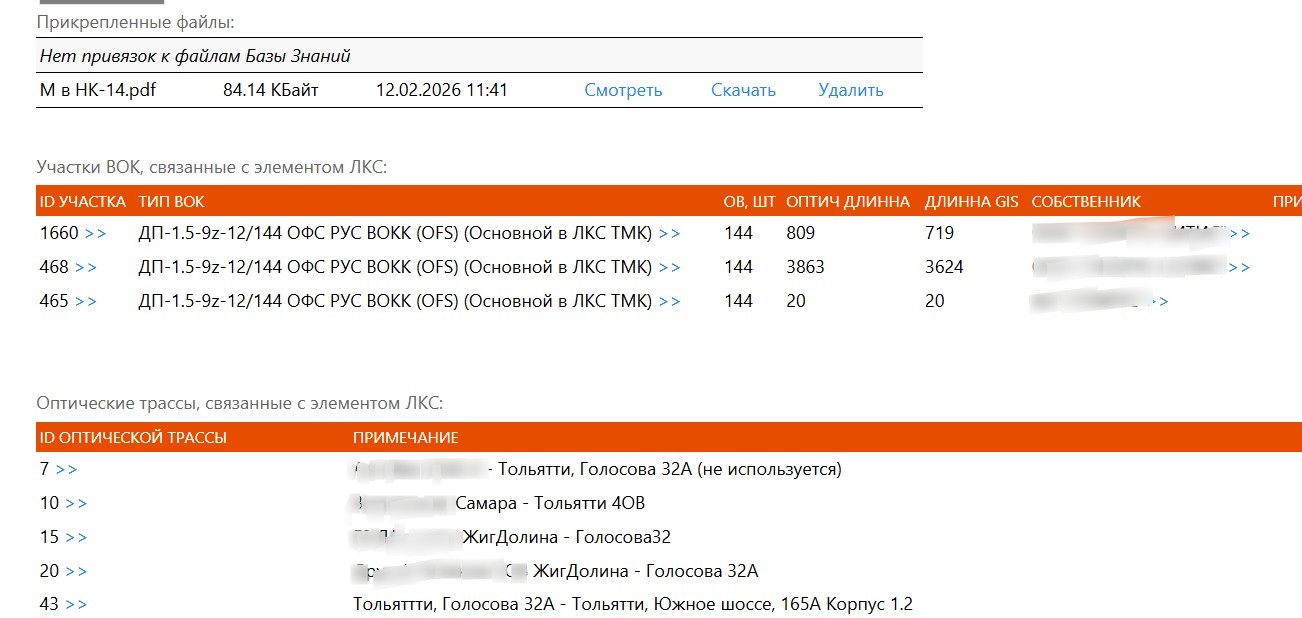

У каждого элемента ЛКС, который связан с участком ВОК, используемым для построения оптической трассы, есть в карточке представление списка оптических трасс, проходящих через этот элемент ЛКС. В этом представлении убрана информация о номерах волокон. Это сделано специально для исключения неоднозначностей, так как волокна в оптической трассе могут менять свои номера, переходя из одного кабеля в другой.

Привязка к заказу

Сформированную оптическую трассу нужно впоследствии привязать к заказу. Это обеспечит возможность быстрого поиска принадлежности каждого волокна конкретному клиенту или сервису. Привязка оптической трассы к заказу выполняется в карточке заказа через узелок типа «Опт. трасса».

Рекомендации по созданию трасс

Для того чтобы всесторонне учесть занятые волокна в кабелях и минимизировать ошибки, рекомендуется оптические трассы создавать для каждого непрерывно идущего волокна.

Пример №1

Клиенту передаётся в аренду оптическое волокно от УД Кинель до УД Отрадный. Но на УД Георгиевка волокно проходит через оптический кросс, на котором установлена перемычка. В этом случае целесообразно в базу завести две оптические трассы.

Пример №2

Клиенту продано оптическое волокно от муфты RS105 до муфты RS120. При этом клиент вывел своё волокно штатно на промежуточных муфтах RS107 и RS115. В этом случае необходимо этот участок представить тремя оптическими трассами.
